iNC-2的功能框圖如圖1所示。iNC-2包括三軸陀螺儀、三軸加速度計、兩軸傾角專用加速度計和一個高性能MCU。MCU和數據采集ADC實現傳感器數據同步采集和處理。陀螺儀和加速度計傳感器經過精密轉臺做了標定補償，標定出標度因數、安裝誤差(交叉軸)、零偏等。在MCU上運行的信號處理/標定模塊做了上述補償。騰盛科技獨特的傳感器融合算法融合各種傳感器輸入，估計出載體的姿態,最高支持100Hz的輸出速率。iNC-2支持RS232、RS422/485、TTL串口傳輸。

       僅僅使用加速度計就可以計算得到靜態的傾角,但是當設備有運動或是受到振動或是沖擊的時候,計算出來的傾角值就不準確了,因?yàn)榘颜駝?dòng)或沖擊的加速度當作傾角了.但是在一些低端應用場景,大多是做不到絕對靜止的,比如太陽能板要?jiǎng)?吊車也會運動,播種機會有振動和沖擊,收割機也會存在振動,但是受限于成本限制,又無法使用動態傾角產品,iNC-2就是針對這種應用設計的動態傾角測量傳感器,具有動態的性能,低端傾角的價格。iNC-2的測量原理與靜態傾角傳感器iNC-1不同，其算法原理框圖如下圖所示:

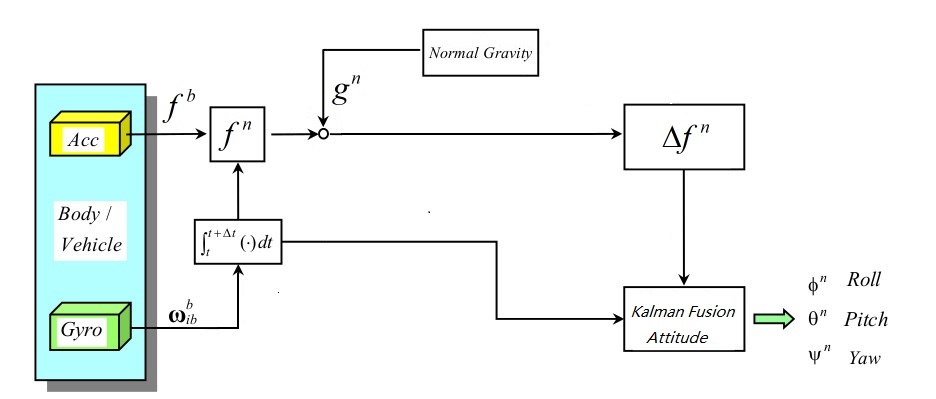

                                                                                                                                圖1、基于Kalman濾波六軸融合的動態傾角算法框圖

太陽能
農業機械(收割機,播種機等)
塔吊
工業測斜
高空作業車
刷墻機
鐵塔監測
